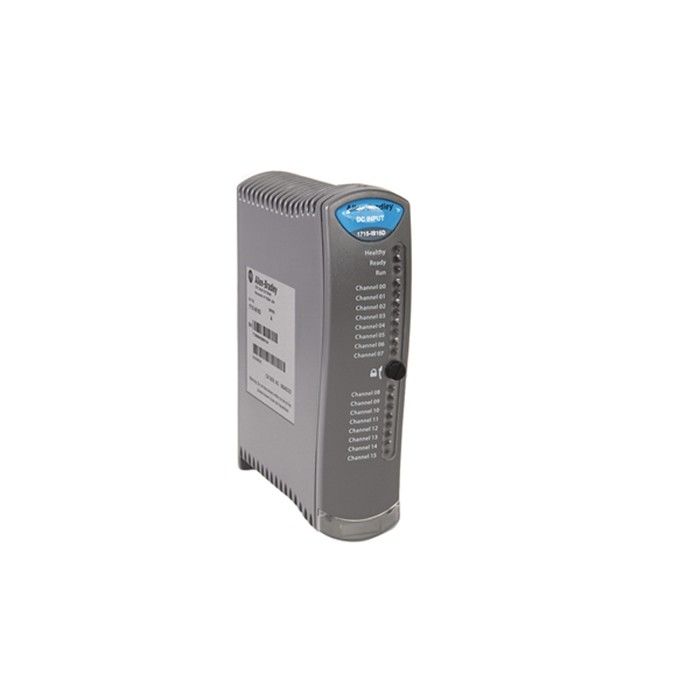

Mô-đun đầu vào PLC Allen Bradley rời rạc 1715-IB16D I/O dự phòng

1715-IB16D

Allen-Bradley 1715-IB16D là một phần của hệ thống I/O dự phòng.Mô-đun này là mô-đun đầu vào rời rạc Mười sáu (16) kênh được sử dụng chủ yếu trong các ứng dụng quan trọng, tăng tính khả dụng của hệ thống và giảm thời gian ngừng hoạt động.1715-IB16D chấp nhận dải điện áp tín hiệu đầu vào là 18-32 VDC với điện áp đầu vào danh định là 24 VDC cùng với dòng điện đầu vào danh định là 260 mA.Mô-đun này có tốc độ xoay tối đa là 3600 V/s và thời gian dịch tối đa là 1/(Thời gian quét ứng dụng + 10 ms) Hz.Đối với dây tín hiệu, kích thước dây được khuyến nghị là 0,33-1,5 mm2 hoặc 22-16 AWG, dây đồng đặc hoặc bện có định mức cách điện tối thiểu là 85 °C (185 °F) hoặc cao hơn.Loại cầu chì áp dụng để sử dụng với 1715-IB16D là Cầu chì loại T 125V, 50 mA.1757-IB16D có nhiệt độ hoạt động là -25…70 °C (-13…158 °F);nhiệt độ không hoạt động là -40…85 °C (-40…185 °F);nhiệt độ không khí xung quanh tối đa là 70 °C (158 °F) cùng với yêu cầu về độ ẩm tương đối là 10-95%, không ngưng tụ.Nó có vỏ bọc kiểu mở và phải được lắp đặt bên trong vỏ bọc không được vượt quá 2 g @ 10…500 Hz rung và sốc 25 g nếu lắp đặt trên thanh ray DIN hoặc 30 g nếu lắp bảng điều khiển.Mô-đun này có chứng nhận từ nhiều cơ quan tiêu chuẩn hóa và chứng nhận như cULus, CE, C-Tick, Ex, IECEx, KC và An toàn chức năng.Mô-đun này có loại cách điện cơ bản, với định mức điện áp cách ly là 50V (liên tục).Cách ly giữa các cổng I/O với bảng nối đa năng.Mô-đun này nặng 360 gam 12,70 oz và có kích thước 166 x 42 x 118 mm (6,5 x 1,625 x 4,625 in.).

Allen-Bradley 1715-IB16D là mô-đun đầu vào kỹ thuật số 16 kênh, là một phần của hệ thống I/O dự phòng Allen-Bradley 1715.Các tính năng của 1715-IB16D bao gồm các kênh đầu vào được cách ly về mặt điện độc lập, cơ sở theo dõi và kiểm tra chẩn đoán tích hợp cũng như tùy chọn loại bỏ và thay thế trực tuyến các thành phần (ở chế độ song công, tín hiệu không bị gián đoạn).Khi 1715-IB16D được sử dụng với cụm đầu cuối đơn công 1715-TASIB16D, nó không được cách ly.

Yêu cầu năng lượng bảng nối đa năng cho 1715-IB16D là 260 milliamp ở 18 đến 32 Volts DC.Tốc độ xoay tối đa là 3600 Volts/s.Tốc độ dịch tối đa là 1/(thời gian quét ứng dụng + 10 mili giây) Hertz.Điện áp cách ly là 50 Vôn (liên tục).Mô-đun này được kiểm tra kiểu ở điện áp 500 Vôn trong 60 giây.Công suất tiêu tán cho hệ thống tối đa là 4 Watts và đối với các vòng lặp trường, tối đa là 0,2 Watts trên mỗi vòng lặp.Trọng lượng xấp xỉ của 1715-IB16D là 360 gam.Kích thước của 1715-IB16D là 166 x 42 x 118 mm.Nên sử dụng dây đồng đặc hoặc bện (22 đến 16 AWG) ở nhiệt độ 85 độ C trở lên để sử dụng với 1715-IB16D.Phạm vi nhiệt độ hoạt động và độ ẩm tương đối cho 1715-IB16D lần lượt là -25 đến 70 độ C và 10 đến 95%.Không khí xung quanh nên có nhiệt độ tối đa là 70 độ C.Phạm vi nhiệt độ lưu trữ chạy từ -40 đến 85 độ C.Xếp hạng sốc khi vận hành là 25 gam đối với giá lắp thanh ray DIN và 30 gam đối với giá lắp bảng.
