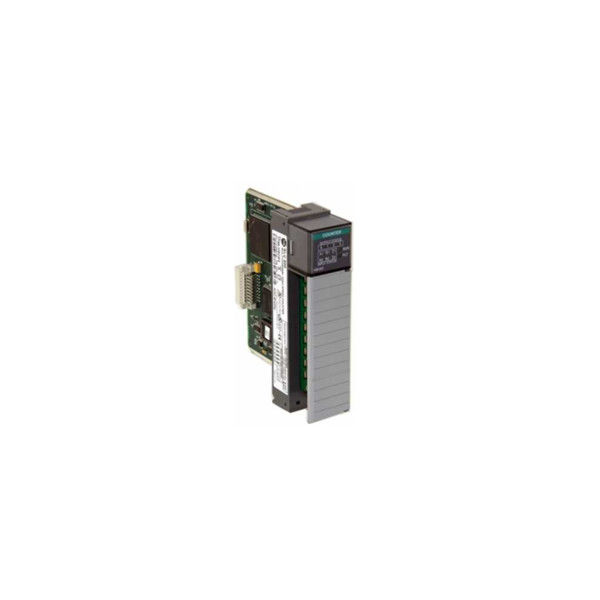

Bộ đếm tốc độ cao mô-đun đầu vào đa kênh Allen Bradley 1746-HSCE2 SLC 500

Mô-đun đầu vào Allen Bradley 1746-HSCE2 SLC 500 Bộ đếm tốc độ cao đa kênh

1746-HSCE2

1756-HSCE2 là mô-đun bộ đếm tốc độ cao đa kênh.Mô-đun này là một mô-đun thông minh, được sử dụng cho các mục đích cụ thể như đếm, tính tổng, giám sát vị trí và các ứng dụng tốc độ cao khác.Mô-đun này đi kèm với ±A1, ±B1, ±Z1, ±A2, ±B2 và ±Z2 với dải điện áp đầu vào từ 4.2VDC đến 12VDC và 10VDC đến 30VDC.Nó cũng được cung cấp Tám (8) đầu ra bao gồm Bốn (4) đầu ra nguồn 5-30 VDC ảo và Bốn (4) thực.

Các kênh đầu vào của mô-đun này chấp nhận các tín hiệu có độ rộng xung tối thiểu là 475 ns với khoảng cách xung tối thiểu là 200 ns và tần số đầu vào tối đa là 1 MHz.Mô-đun này có cách ly bảng nối đa năng 1000V và cách ly kênh với đầu ra 500V.Mỗi kênh của mô-đun có dải điện áp đầu vào từ 4,2V dc đến 12V dc khi hoạt động ở 5VDC và 10V dc đến 30V dc khi hoạt động ở 24VDC.

Thông số kỹ thuật đầu ra của mô-đun bao gồm dải điện áp đầu ra là 5-30 VDC với dòng điện đầu ra ở trạng thái Bật tối đa trên mỗi kênh là 1,0 A trong khi dòng điện Max.Dòng điện ở trạng thái bật trên mỗi mô-đun là 2,0 A ở 40°C và 1,5 A ở 60°C.Điện áp rơi tối đa khi ở trạng thái bật là 0,5V và Dòng điện rò rỉ ngoài trạng thái tối đa là 100 µA.1746-HSCES có cách ly bảng nối đa năng 1000V và cách ly đầu ra với đầu vào 500V.

Mô-đun này có thể được cấu hình để thực hiện đếm theo cả hai hướng.Nó hỗ trợ tối đa Bốn (4) bộ đếm xung hoặc Hai (2) bộ đếm cầu phương.Mỗi bộ đếm mô-đun có khả năng đếm tới +/- 8.388.607, được định cấu hình là bộ đếm tuyến tính hoặc vòng.Mô-đun bộ đếm này có bộ xử lý chuyên dụng để xử lý tín hiệu.Nó có thể được sử dụng trong toàn bộ hệ thống SLC 500 và với Mô-đun Bộ điều hợp I/O Từ xa (RIO) 1747-ASB SLC như một thành phần RIO.
